一文搞清楚水晶头网线八芯线中每根线分别代表什么意思?

新闻动态2023-12-10

很多朋友在接网线的时候,通常搞不清楚网线里面八根铜导线,哪几根才是保证网络传输正常的?

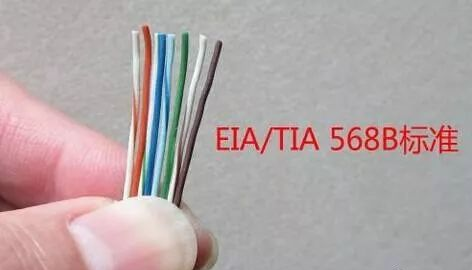

首先要知道的是八根铜导线的整体作用,八根铜导线是为了削减电磁信号的彼此搅扰,每两根按必定的密度缠绞在一起。这样,在传输电信号时彼此之间辐出的电波就会彼此抵消,有用的消除搅扰。双绞线这个名字也是由于这样的构造而引伸出来的。

640 (2).png

双绞线最早的运用是被用于电话信号的传输,后来才被逐渐引入到数字信号的传输当中,现在广泛运用的都是超五类双绞线及六类双绞线。最大能到达1000Mbps的带宽。双绞线仅有的缺点即是传输间隔较短,只能到达100米。

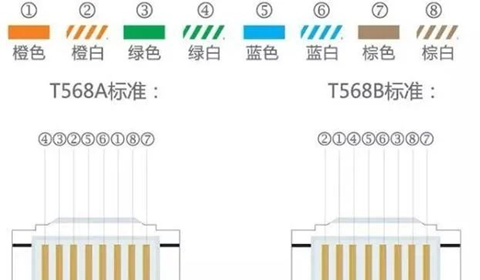

一般五类超五类双绞线需求运用四对线,即8根芯线。100M以下,一般运用1、2、3、6,四根线。正线(标准568B):两端线序一样,线序是:橙白,橙,绿白,蓝,蓝白,绿,棕白,棕。反线(568A):一端为正线的线序,另一端为:绿白,绿,橙白,蓝,蓝白,橙,棕白,棕。弱电文档按:568A线序没有必要记了,一个现在已经不用这个线序了,再一个用到的时候再在B的基础上13和26对调就可以。

640 (3).png

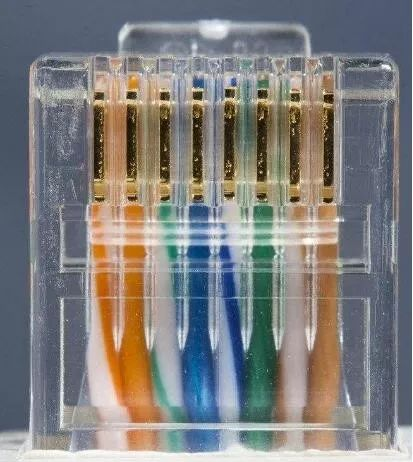

具体的为什么用到1236四根线呢,那就要了解每根芯的作用是什么:1 输出数据 (+)2 输出数据 (-)3 输入数据 (+)4 保留为电话使用5 保留为电话使用6 输入数据 (-)7 保留为电话使用8 保留为电话使用

640 (4).png

 由此可见,虽然双绞线有8根芯线,但在目前广泛使用的百兆网络中,实际上只用到了其中的4根,即第1、第2、第3、第6,它们分别起着收、发信号的作用。4、5,7、8是双向线,保留使用。但是在高于100M的网络运行下,通常八芯就会全用,比如六类超六类的网线不光要用1 3 2 6 ,八芯都需要用到,否则网络运行就会不稳定。

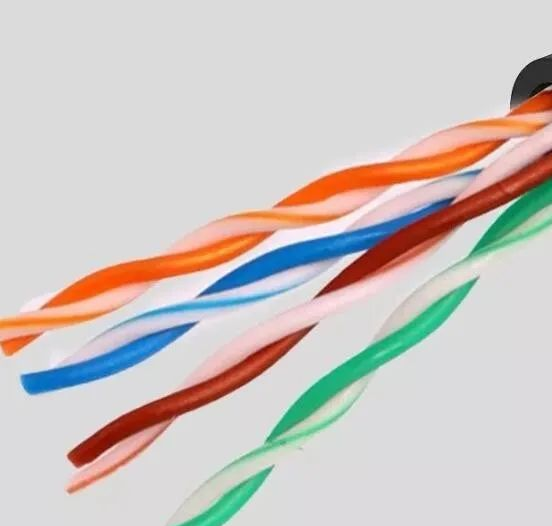

剥开网线我们可发现四对双绞线缠绕的密度并不一样,用来传输数据的橙、绿两对,缠绕圈数明显大于用来接地和其它公共用途的棕、蓝两对,所以建议大家平时做跳线时,严格按照568B的顺序来排列。

640 (5).png

经常听到有人说:“我就喜欢用自己习惯的排列顺序来做线,也是可以用的吗?”这样的你在家里可以随便用,如果在工程中还是严谨一点按照线序来做。否则的话就失去了双绞线的作用。数据传输衰减严重,传输距离大大降低。在这里我们要强调,如果你非要按自己的习惯来排列线序的话。
